Comprovata tecnologia a 5 assi - inclusi azionamenti e sistema di controllo Beckhoff
​

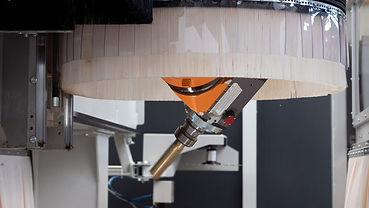

Il mandrino completamente interpolante a 5 assi da 13 kW (standard) è supportato da cuscinetti ceramici su entrambi i lati e garantisce forze di tenuta estremamente elevate degli azionamenti
​
Per la lavorazione estrema del legno massello, il mandrino PRO-torque opzionale è la soluzione ideale. Con una potenza di 18 kW e freni meccanici negli assi A e C, questo assicura un'estrema rigidità e risultati perfetti ad alte velocità di avanzamento e un’elevata capacità di rimozione dei trucioli.

Simulazione dell'asportazione 3D come funzione standard

Già nella dotazione base le macchine della serie  EPICON vengono fornite complete di una simulazione sofisticata 3D dell'asportazione di materiale. Si può ordinare la simulazione 3D CAMPUS come opzione supplementare.

Modulo per fresatura simultanea a 5 assi CAMPUS

Questo modulo supplementare a NC-HOPS assiste la lavorazione a 5 assi con movimenti di interpolazione in molti settori

21 mandrini

• Gruppo di foratura con 15 mandrini verticali

• Sei mandrini orizzontali (espandibile con un terzo mandrino orizzontale in direzione X e un secondo mandrino orizzontale in direzione Y)

• Lama toupie integrata in direzione X (seconda lama toupie opzionale in direzione Y)​

​
31 mandrini

• Gruppo di foratura con 25 mandrini verticali

• Sei mandrini orizzontali (espandibile con un terzo mandrino orizzontale in direzione X e un secondo mandrino orizzontale in direzione Y)

• Lama toupie integrata in direzione X (seconda lama toupie opzionale in direzione Y)

Foratura, taglio, fresatura, scanalatura – la testa di lavorazione della serie EPICON è equipaggiata in modo multifunzionale e perfettamente dotata per la produzione razionale di elementi di corpi di mobili semplici e complessi nella lavorazione continua.

La struttura integrata e compatta rende la testa di lavorazione esemplare nella dinamica, nell'accelerazione e nella precisione di posizionamento. Già nella dotazione base la serie EPICON offre un'ampia gamma di lavorazioni.

Fresatura per scasso serrature


I potenti motori di fresatura sul gruppo elettromandrino orizzontale rendono la serie PRO-MASTER una professionista assoluta delle porte. Nella versione a 5 assi il gruppo fresa si assume naturalmente anche questo compito.


• Specifica per questa lavorazione, HOLZ-HER offre un'ampia gamma di gruppi intercambiabili potenti e affidabili per tutti i campi d'impiego.

Standard: Piano di lavoro – l'appoggio dei pannelli per processi di lavoro ottimali

La produzione precisa richiede un posizionamento esatto e sicuro dei pannelli. A tale scopo la serie EPICON è dotata di un piano di lavoro a barre. Esso offre un'elevata flessibilità in tutte le fasi della lavorazione, anche i pannelli con forma complessa possono essere fissati in modo semplice e rapido.

Tecnologia di produzione avanzata con 50 assi servoassistiti massimo.
​
Per un posizionamento rapido, preciso e sicuro delle ventose per la lavorazione di pezzi di dimensioni variabili

Grazie all'impiego di software intelligenti e all'interazione con una tecnologia avanzata, i centri di lavoro CNC offrono prestazioni sempre più elevate. La possibilità di realizzare tutti i singoli dettagli costituisce attualmente il metro di paragone per questo tipo di macchinari. Tutti i componenti devono essere realizzati con la massima qualità e con tutte le lavorazioni possibili e immaginabili in un unico ciclo. Questa "maggiore produttività" apre orizzonti più vasti. Inoltre, la lavorazione CNC assicura la realizzazione di giunzioni in legno tradizionali. Laddove una volta i metodi artigianali comportavano elevati carichi di lavoro e ampie tolleranze, oggi bastano solo pochi clic del mouse per realizzare giunzioni complesse con la massima precisione. Vengono così riscoperte le porte con telaio cianfrinato oppure le giunzioni a coda di rondine.

La serie EPICON vi offre possibilità di lavorazione praticamente illimitate. Costruita per sopportare sollecitazioni elevate, la struttura massiccia e progettata con la massima attenzione di entrambe le macchine è un esempio di design industriale moderno e funzionale.

Il piano di lavoro dei centri di lavoro CNC è ideale per la lavorazione di pannelli lunghi per scale, giardini d'inverno, ecc.... grazie alle estreme lunghezze di lavorazione in direzione X. Possono essere lavorati perfino grandi elementi di porte in modo efficientissimo e senza alcuna fatica grazie alla lavorazione pendolare. Con un massimo di 1650 mm in direzione Y e una corsa in direzione Z di 565 mm, la EPICON è perfettamente equipaggiata per una lavorazione individuale e ricca di varianti.

Il cambia-piatto traslante a 18 o opzionalmente a 24 postazioni per utensili consente tempi di allestimento macchina brevi e massima produttività. Per lame con Ø fino a 350 mm è disponibili uno speciale cambiautensili pick-up.

Inoltre, in combinazione con un bumper è disponibile anche un dispositivo di cambio lineare pick-up a 14 posti per dotazioni di utensili molto ampie.

Per le applicazioni che richiedono molti utensili, come ad esempio nella produzione di finestre, la dotazione può essere completata con un cambiautensili shuttle supplementare con 40 postazioni max. per utensili.

Moltissimi gruppi intercambiabili per le più svariate applicazioni sono disponibili per tutte le macchine della serie EPICON: dai mandrini multipli tradizionali, ai gruppi per scasso serratura e di taglio, fino alle applicazioni speciali come gli scalpelli per la mortasatura concava e gruppi di tranciatura per la lavorazione di schiume, ecc.

Per eseguire tagli angolari precisi e fori sono disponibili rinvii angolari inclinabili con indicazione digitale dell'angolo e regolazione

Inoltre, i tastatori a sfera assicurano una misurazione precisa della lunghezza e profondità del pezzo e dello spessore del materiale, con la correzione della posizione del pezzo inclusa nel programma di lavorazione. angolare centrale.

Puntatore laser per posizionare con precisione gli aspiratori o per mostrare il contorno del pannello, montato a destra e a sinistra sulla testa di lavorazione.

Laser per contorni – proietta l'intero contorno del pannello e tutti gli aspiratori necessari contemporaneamente, nonché tutte le posizioni delle mensole senza limitazione nel numero di linee da proiettare.

La sicurezza dell'operatore ha la priorità assoluta. A tal fine, la EPICON offre la possibilità di scegliere liberamente tra i tappetini multi-campo estremamente robusti o le barriere ottiche senza contatto.

Le pompe per vuoto estremamente potenti ed efficienti garantiscono la presa sicura dei pannelli. Le giranti a secco richiedenti poca manutenzione si distinguono inoltre per le basse emissioni di rumori e per le spese per la manutenzione ridottissime.
​
Il controllo intelligente del vuoto ECO VAC comanda inoltre mediante software la potenza del vuoto necessaria quando si utilizzano parecchie pompe.

Aspirazione flessibile – programmabile su otto posizioni

Posizionabile sulla testa di lavorazione in modo completamente automatico su otto posizioni, per adattare con la massima precisione la cabinatura all'altezza del pannello. In tal modo si garantisce l'aspirazione ottimale dei trucioli.

L'ergonomia del vostro posto di lavoro diventa sempre più importante. HOLZ-HER vi offre di serie per tutti i modelli EPICON una postazione di comando mobile, che è dotata di uno schermo multi-touch da 21,5" e da 16:9 e assicura una perfetta ergonomia per l'operatore. Mediante le rotelle è possibile portare la postazione dove può supportare al meglio il processo di lavorazione.
