Squadratrici
Ogni sega a pannello scorrevole convenzionale è in grado di tagliare legno, plastica o materiali simili nella forma desiderata. Le seghe a pannello scorrevoli progettate dagli esperti tecnici PANHANS ottimizzano il flusso di lavoro grazie a numerose innovazioni, e sono inoltre estremamente precise, sicure, economiche e facili da usare.
Le nostre seghe a pannello con piano scorrevole non solo combinano il know-how e l'esperienza di oltre 100 anni di storia PANHANS, ma vengono anche costantemente ottimizzate e ulteriormente sviluppate in base alle esigenze e alle richieste di carpentieri esperti e dei nostri clienti.
Tutti i modelli di macchina sono dotati di un corpo macchina dimensionalmente stabile e autoportante, realizzato con profili in acciaio a parete spessa saldati a telaio, e di un albero di taglio bilanciato dinamicamente con segmenti girevoli a doppia guida in ghisa grigia. Un albero di taglio circolare inclinabile con doppi cuscinetti a sfera garantisce un funzionamento assolutamente fluido in ogni momento. Un piano di lavoro in ghisa piallata di precisione, resistente alla torsione, è montato sul robusto corpo macchina.
Una dotazione di base completa di guida parallela, guida per tagli trasversali, carrello per tagli trasversali supportato, protezione della lama della sega aerea con sistema di aspirazione e molto altro, nonché tutte le protezioni e i dispositivi di sicurezza conformi ai requisiti dell'"Associazione tedesca dei professionisti del settore del legno", sono evidenti di per sé.
Siamo certi che troverete un modello adatto alle vostre esigenze e applicazioni.

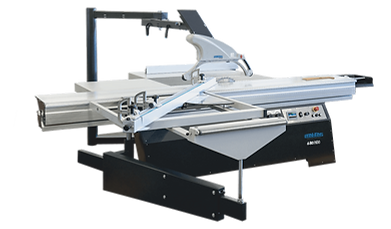

680|100
SEGA A PANNELLO CON PIANO SCORREVOLE
La sega a tavola scorrevole 680|100 sviluppata da PANHANS è utilizzata per rifilare, tagliare a misura, dimensionare e smussare con precisione e affidabilità legno, plastica e materiali simili in falegnameria o officina.
Nella produzione di questa robusta e solida macchina, realizzata a Sigmaringen, nel sud-ovest della Germania, vengono utilizzati esclusivamente componenti di alta qualità. La macchina è dotata di un corpo macchina dimensionalmente stabile e autoportante, di un piano di lavoro in ghisa grigia resistente alla torsione con superficie finemente piallata e di segmenti girevoli a doppia guida anch'essi in ghisa grigia. In questo modo, la macchina possiede tutto il necessario per un funzionamento continuo preciso e affidabile.
La 680|100 ha già dimostrato il suo valore in innumerevoli operazioni, anche per lavorazioni gravose e standard di pezzi e pannelli di grande formato.
Un piano di scorrimento doppio fluido e senza necessità di manutenzione (montato su cuscinetti a sfera ed estremamente stabile), con movimento preciso e senza giochi su tutta la lunghezza, garantisce un supporto ottimale e un'alimentazione del pezzo in lavorazione sul lato frontale. È possibile estenderlo per pannelli di grandi dimensioni con il carrello per tagli trasversali, leggero ma stabile, sul quale è possibile montare anche la guida per tagli trasversali e obliqui, completa di griglia fissa angolare.
Sul lato destro della lama della sega si trova una robusta guida parallela regolabile manualmente con precisione, dotata di dispositivo di bloccaggio e di un profilo di arresto ripiegabile per pezzi stretti e piatti.

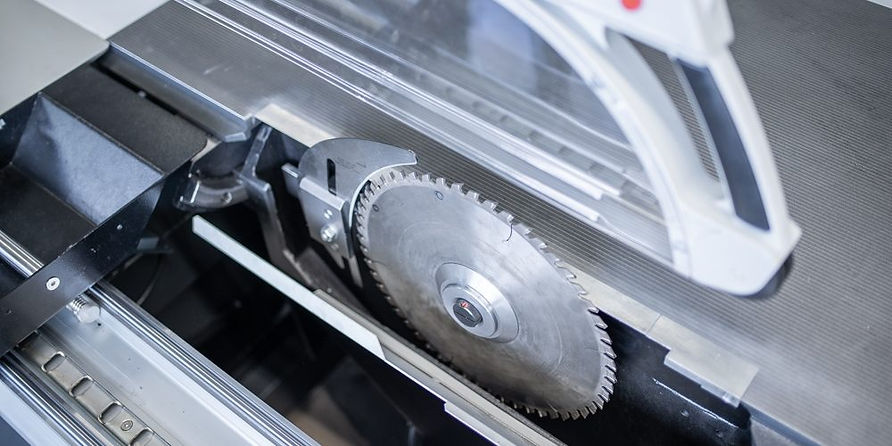

Il robusto e potente gruppo sega e l'albero con doppio cuscinetto a sfera garantiscono tagli di altissima precisione. La lama circolare può essere inclinata fino a 46° con la semplice pressione di un pulsante e può essere completamente abbassata sotto il piano di lavoro grazie al sistema di regolazione motorizzato dell'altezza. Il sistema di cambio rapido APA integrato assicura una sostituzione della lama veloce e agevole.
Il modello presenta display ed elementi di comando montati in modo ergonomico, una gamma completa di equipaggiamenti di base ed è, ovviamente, dotato di tutte le protezioni e i dispositivi di sicurezza necessari.

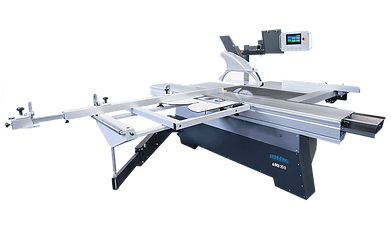

680|200
LA LAVORAZIONE PRECISA DEL
LEGNO
Con la grande sega a banco scorrevole PANHANS 680|200, la lavorazione di precisione del legno diventa un gioco da ragazzi, perché gli assi per la regolazione dell'altezza e dell'inclinazione della lama, così come la massiccia guida parallela, possono essere posizionati elettricamente tramite un innovativo pannello di controllo touchscreen. Il posizionamento è preciso a 0,1 mm o 0,1°.
La macchina viene azionata tramite un pannello di controllo inclinabile posizionato all'altezza degli occhi, che ospita anche il pannello di controllo touchscreen intelligente. Il pannello di controllo non serve solo per il posizionamento degli assi, ma memorizza anche tutti i parametri della macchina e visualizza guasti, avvisi e messaggi relativi alla sicurezza e allo stato di funzionamento. Lo stato della macchina viene monitorato costantemente e tutti i componenti vengono interrogati. Non appena si verifica un problema, si attivano i meccanismi di sicurezza, la macchina si arresta immediatamente e lo schermo indica all'operatore come risolverlo.
La guida parallela a destra della lama si posiziona automaticamente per larghezze di taglio fino a 1250 mm e può essere ripiegata per liberare spazio sul piano di lavoro.
La guida telescopica per tagli trasversali sul carrello può essere estesa fino a 3500 mm ed è dotata di scala millimetrica, due fermi a ribalta scorrevole e un finecorsa con supporto per strisce lunghe. Può essere utilizzata anche per tagli angolari e a mitra con angoli regolabili in continuo da 0 a ±46° con compensazione meccanica della lunghezza, nonché tramite una griglia di fissaggio per i comuni angoli a mitra di 15°, 22,5°, 30° o 45°.
La solida qualità del corpo macchina, con il piano di lavoro in ghisa finemente piallata, così come del gruppo sega, dell'albero della sega circolare, del piano scorrevole e del carrello per tagli trasversali, garantisce elevata affidabilità e precisione nelle operazioni di rifilatura, taglio a misura, dimensionamento e taglio obliquo di legno e plastica, oltre a una lunga durata della macchina.
La sicurezza è generalmente una priorità assoluta per questa macchina. Oltre a tutti i dispositivi di sicurezza previsti di serie, sono integrate molte altre caratteristiche di sicurezza. Ad esempio, la guida parallela regolabile azionata da un motore elettrico è dotata di una barra di arresto di sicurezza. Questa impedisce che persone o oggetti vengano schiacciati o incastrati tra la guida parallela e il piano di scorrimento, arrestando bruscamente il posizionamento.
V91
L'UNICA CON L'INCLINAZIONE DELLA LAMA DA -45,5° A +45,5°
La robusta e dalle dimensioni generose sega a banco scorrevole PANHANS ha come punto di forza esclusivo una lama circolare inclinabile su entrambi i lati. Grazie alla regolazione motorizzata su entrambi i lati, nell'intervallo da -45,5° a +45,5°, il lato visibile del pezzo in lavorazione rimane sempre rivolto verso l'alto, indipendentemente dall'inclinazione della lama. Ciò garantisce un lavoro senza scheggiature in ogni situazione.
Con questa macchina è possibile utilizzare lame con diametri da 315 mm a 500 mm, che si fissano in pochissimo tempo grazie al pratico sistema di bloccaggio rapido APA. La lama è protetta da una protezione brevettata, orientabile tramite due maniglie e adattabile a qualsiasi impostazione della lama.
La velocità del potente motore da 7,5 kW può essere regolata in modo variabile da 1000 a 6000 giri/minuto con incrementi di 100 tramite il pannello di controllo e visualizzata sul display touchscreen. Il motore è inoltre dotato di un freno motore elettronico esente da usura.
Il posizionamento dell'altezza della lama, dell'angolo di inclinazione, della larghezza di taglio sulla guida parallela e della sega di pretaglio opzionale è motorizzato tramite il pannello di controllo touchscreen. Dispone inoltre di una memoria per 25 programmi e di un database per 9 diverse lame circolari. In questo database è possibile memorizzare il diametro della lama, la lama per tronchi, la larghezza di taglio e la velocità massima per ciascuna lama e caricarli singolarmente nel programma.
Il corpo macchina, dimensionalmente stabile e autoportante, costituisce la base per il piano del tavolo in ghisa, privo di distorsioni e finemente piallato, e per la potente unità di taglio, che garantisce tagli di altissima precisione.
Il piano di scorrimento a doppio rullo, scorrevole e fluido, così come il carrello per il taglio trasversale e tutti gli altri componenti di questa macchina, sono robusti e ben costruiti, e corrispondono alla consueta e collaudata qualità PANHANS.
La macchina è inoltre dotata di tutte le necessarie dotazioni di sicurezza e di una ricca configurazione di base. Grazie a vari accessori e opzioni speciali, la macchina può essere personalizzata in base alle esigenze.

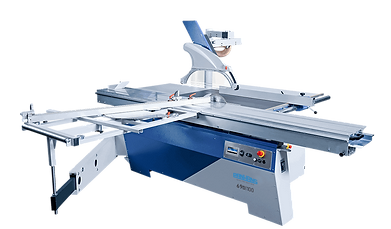

690|100
LA SQUADRATRICE SOLIDA CON DOPPIO CARRELLO
La robusta sega a banco scorrevole PANHANS 690|100 è dotata di un piano di scorrimento doppio particolarmente stabile con cuscinetti a sfera. Questo garantisce un funzionamento molto fluido, non richiede manutenzione e assicura un movimento senza giochi su tutta la lunghezza. Grazie alle guide in acciaio tondo temprato e finemente rettificato, è inoltre in grado di sopportare carichi elevati, come quelli che si verificano nella lavorazione del legno massello in carpenteria e costruzioni in legno.
Grazie alla generosa lunghezza di taglio di 3200 mm, unita al carrello di taglio trasversale stabile ma leggero, la lavorazione di pannelli di grande formato non rappresenta un problema. Il carrello di taglio trasversale, ulteriormente supportato da un braccio di estensione, è dotato di pratici attacchi Quick-Lock su entrambi i lati per un comodo fissaggio della guida di taglio trasversale telescopica, estendibile fino a 3200 mm. Quest'ultima è equipaggiata con due robusti fermi di ribaltamento senza gioco.
La sega a banco scorrevole è adatta al montaggio di lame fino a 450 mm di diametro ed è dotata di una protezione girevole per la lama circolare e di un cappello di aspirazione con inserto intercambiabile largo/stretto.
A destra della lama della sega si trova la guida parallela, regolabile manualmente e con precisione millimetrica per larghezze di taglio fino a 1030 mm tramite la scala graduata.
La macchina e l'unità di incisione opzionale possono essere avviate e arrestate tramite il pannello di controllo integrato nel corpo macchina. L'altezza di taglio e l'inclinazione della lama possono essere regolate elettricamente con la semplice pressione di un pulsante e visualizzate sul moderno schermo touchscreen da 4,3". L'altezza di taglio massima della lama è di 155 mm e l'angolo di inclinazione può essere impostato in un intervallo da 0 a 46°.
Il sistema di controllo consente inoltre l'emissione di vari messaggi di stato e di errore, garantendo così un funzionamento sempre sicuro della macchina, nonché una calibrazione comoda e precisa dell'altezza e dell'angolo della lama.
Come tutte le seghe a pannello PANHANS, anche la 690|100 è dotata di una ricca dotazione di serie e di tutti i dispositivi di sicurezza necessari. Se necessario, è disponibile un'ampia gamma di optional e accessori speciali per personalizzare la macchina.
690|200
L'IDEALE PER LA LAVORAZIONE DEL LEGNO MASSICCIO
La sega a tavola scorrevole PANHANS 690|200 è dotata di un doppio piano scorrevole extra-robusto, solido e che non richiede manutenzione, particolarmente adatto alla lavorazione del legno massello e che garantisce un funzionamento senza giochi su tutta la lunghezza di taglio di 3200 mm.
Tuttavia, il funzionamento di questo modello avviene tramite un pannello di controllo touchscreen da 7" posizionato all'altezza degli occhi, che consente di regolare l'inclinazione e l'altezza della lama, nonché la posizione della guida parallela, tramite un motore elettrico. La larghezza di taglio della guida parallela è di 1250 mm. Il pannello di controllo integrato è inoltre inclinabile e dotato di un pratico porta-dima.
Il pannello di controllo touchscreen di questa macchina è dotato di numerose funzioni intelligenti. Tra queste, ad esempio, la visualizzazione della velocità e della posizione degli assi, la comunicazione con i moduli collegati, diverse interrogazioni di sicurezza meccaniche ed elettriche, un menu multilingue, messaggi di stato e di errore relativi al funzionamento e alla sicurezza, nonché il funzionamento e la calibrazione della sega di pretaglio opzionale.
Come tutte le altre seghe a banco scorrevole PANHANS, anche il modello 690|200 è dotato di un corpo macchina autoportante e dimensionalmente stabile (realizzato con una robusta struttura a telaio saldato in profilati di acciaio a parete spessa), un piano di lavoro in ghisa grigia finemente piallata, un gruppo sega resistente e robusto, segmenti girevoli a doppia guida con bilanciamento dinamico e un albero della sega circolare con doppio cuscinetto a sfera. Precisione elevata, funzionamento assolutamente fluido e lunga durata sono quindi garantiti.
La macchina soddisfa tutti i requisiti di sicurezza specificati dall'associazione tedesca per l'assicurazione contro gli infortuni sul lavoro ed è già dotata, nella versione standard, di una ricca e esclusiva dotazione di componenti di base e accessori di alta qualità.
