Toupie
Per la produzione di un'ampia varietà di componenti nella lavorazione del legno o della plastica è necessaria una precisione elevatissima. Componenti per svariate applicazioni devono essere fabbricati e successivamente assemblati con precisione. Questa precisione richiede non solo utensili specifici, ma anche una macchina affidabile con un concetto operativo piacevole e vantaggioso.
Tutte le piallatrici a mandrino basculante PANHANS della serie 245 si distinguono per un concetto operativo ben studiato, che consente un lavoro preciso, efficace, economico e sicuro.
Inoltre, le piallatrici e le fresatrici a mandrino basculante di PANHANS, sviluppate e prodotte esclusivamente in Germania, si distinguono per la qualità elevata dei componenti e offrono al contempo un'affidabilità assoluta e la massima durata.
Tutte le fresatrici e piallatrici della serie 245 sono dotate di mandrino di fresatura inclinabile, di una robusta guida di sicurezza e dei necessari dispositivi di sicurezza.
A seconda delle esigenze del cliente, dell'applicazione e dello spazio disponibile in falegnameria o officina, PANHANS offre un modello adatto, già generosamente equipaggiato nella configurazione base.
Su richiesta, ogni macchina può essere ampliata individualmente con numerosi accessori speciali e componenti opzionali.

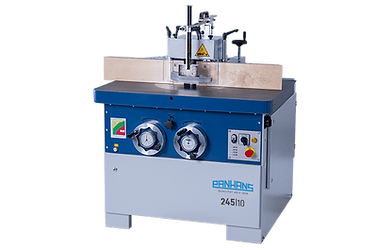

245|10
TOUPIE UNIVERSALE COMPATTA CON MANDRINO INCLINABILE
Il modello PANHANS 245|10 è una fresatrice e piallatrice universale compatta con mandrino basculante, albero di fresatura regolabile in altezza e inclinazione, doppia direzione di rotazione, dispositivo di cambio rapido utensile, velocità regolabile e guida totale e parziale regolabile separatamente.
L'utilizzo esclusivo di componenti e parti di alta qualità garantisce la massima precisione, un'affidabilità assoluta e una lunga durata nella lavorazione del legno o della plastica.
Allo stesso tempo, questa fresatrice per legno è stata volutamente progettata senza comandi elettronici ed elementi funzionali, e il design è stato mantenuto il più compatto possibile in modo che possa trovare posto anche in falegnamerie, laboratori di carpenteria e officine di dimensioni ridotte.
Il mandrino di fresatura è azionato da un motore trifase e le quattro velocità della macchina (3000, 4500, 6000 e 9000 giri/min) possono essere regolate spostando la puleggia della cinghia tramite un dispositivo di bloccaggio rapido.
Il mandrino di fresatura da 30 mm, inclinabile da -5° a +45,5° e progettato per la rotazione sia oraria che antioraria, è montato su cuscinetti a tenuta di polvere. Speciali cuscinetti a sfera e un accurato allineamento di tutte le parti mobili garantiscono un funzionamento fluido e silenzioso della macchina.
La regolazione dell'altezza e dell'inclinazione è manuale e avviene tramite due volantini anteriori con indicatori analogici.
La recinzione di sicurezza standard tipo 215 è regolabile manualmente in parte e completamente ed è dotata di una copertura protettiva e del dispositivo di protezione e pressione tipo 1629 GAMMA V.
Il piano di lavoro in ghisa finemente piallata ha dimensioni di 1100 x 760 mm ed è dotato di un robusto telaio di supporto. Può essere esteso opzionalmente con un telaio di supporto estensibile e dotato di una piattaforma girevole.
Grazie alla presa integrata, la macchina è già predisposta per il collegamento di un alimentatore.
Come tutte le macchine PANHANS, anche questo modello è dotato di tutti i dispositivi di sicurezza richiesti ed è già ampiamente equipaggiato nella versione base.

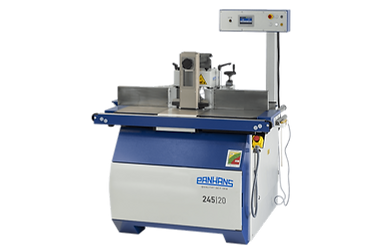

245|20
LAVORAZIONE ECONOMICA, FLESSIBILE E PRECISA DI LEGNO, E PLASTICA
La robusta fresatrice a mandrino basculante PANHANS 245|20 consente la lavorazione economica, flessibile e precisa di legno, materiali simil-legno e plastica e, grazie alle sue dimensioni esterne compatte, si adatta a qualsiasi falegnameria o officina.
Il mandrino è azionato da un potente motore trifase da 5,5 kW, le cui quattro velocità (3000, 4500, 6000 e 9000 giri/min) possono essere selezionate spostando la cinghia di trasmissione tramite un pratico dispositivo di sgancio rapido.
La regolazione dell'altezza e dell'inclinazione del mandrino di fresatura viene effettuata interamente tramite motore elettrico, previa impostazione dei valori target corrispondenti sul pannello di controllo touchscreen integrato. Il pannello di controllo consente inoltre di impostare le quote di offset, calibrare l'altezza e l'angolo del mandrino di fresatura e visualizzare la velocità attualmente impostata.
Il mandrino di fresatura, montato su speciali cuscinetti a sfera a tenuta di polvere, è regolabile in altezza di 125 mm e inclinabile nell'intervallo da 5° a +45,5° (opzionalmente ±45°).
Per un cambio utensile facile e veloce, la macchina è dotata di un dispositivo di bloccaggio rapido. In alternativa al mandrino di fresatura standard, la macchina può essere fornita anche con un sistema di cambio rapido HKS-80 con blocco mandrino e albero di fresatura del diametro desiderato.
Il piano di lavoro finemente piallato della fresatrice a mandrino basculante misura 1100 x 760 mm ed è realizzato in ghisa grigia a pareti spesse, altamente nervata e resistente alla torsione. Se necessario, la superficie di appoggio può essere estesa con prolunghe opzionali e, in alternativa al telaio rigido standard, è possibile richiedere un telaio estensibile.
La versione standard è dotata di recinzione di sicurezza tipo 216, comprensiva di piastre di protezione in fusione, linguette di protezione in alluminio e cappuccio protettivo. La recinzione totale si regola tramite un volantino integrato con indicatore di posizione digitale LCD. La recinzione parziale si regola tramite una manopola a stella con scala graduata.
Per una lavorazione sicura, la macchina è inoltre dotata di un dispositivo di protezione e pressione, di una recinzione perimetrale e di tutte le necessarie attrezzature di sicurezza.
Di serie è inclusa anche una presa per il collegamento di un alimentatore automatico opzionale. La gamma di funzioni della macchina può essere ampliata a seconda delle esigenze grazie a un'ampia gamma di opzioni e attrezzature speciali.
245|100
PANNELLO DI CONTROLLO TOUCHSCREEN: LAVORO DI PRECISIONE FACILITATO
Le lavorazioni di precisione in falegnameria o in officina richiedono non solo utensili specifici, ma anche una fresatrice a mandrino robusta e affidabile, con un concetto operativo piacevole e vantaggioso. Grazie al moderno pannello di controllo touchscreen, la fresatrice a mandrino basculante PANHANS tipo 245|100 facilita il lavoro di precisione in qualsiasi situazione.
Grazie al sistema di controllo, è possibile regolare automaticamente altezza e inclinazione e memorizzare i relativi dati degli utensili. Il database degli utensili comprende 3 utensili con 20 programmi ciascuno ed è espandibile fino a 500 utensili con 100 programmi ciascuno, se necessario. Il sistema di controllo dispone inoltre di numerose funzioni di sicurezza. Monitora tutti i parametri e i componenti della macchina, nonché quelli relativi alla sicurezza, e comunica all'operatore, in caso di malfunzionamenti, le azioni necessarie per ripristinare la piena operatività.
Il mandrino fisso di fresatura con diametro di 30 millimetri è dotato di un dispositivo di bloccaggio rapido per un comodo cambio utensile. È disponibile anche un sistema di cambio rapido HSK-80 come optional.
Il pannello di controllo centrale con schermo tattile è posizionato ergonomicamente all'altezza degli occhi ed è facilmente raggiungibile; inoltre, se necessario, può essere agganciato alla parte anteriore del supporto estensibile.
La guida di sicurezza per fresatura tipo 301 in dotazione consente la regolazione totale tramite un volantino e la regolazione parziale tramite una vite a stella. La fornitura comprende inoltre il dispositivo di protezione e pressione GAMMA V 1629 e la guida ad anello 1639 Tapoa per la fresatura in sicurezza di pezzi curvi mediante una dima di serraggio.
Il mandrino di fresatura è azionato da un potente motore trifase da 5,5 kW, che permette di impostare quattro velocità: 3000, 4500, 6000 e 9000 giri/min, tramite la regolazione della cinghia di trasmissione.
La superficie di appoggio del piano del tavolo in ghisa finemente piallata può essere ampliata, a scelta, con prolunghe su uno o entrambi i lati, nonché con un telaio di supporto estensibile.
Per la macchina, già di per sé riccamente equipaggiata, sono ancora disponibili numerose opzioni e accessori speciali, oltre alla possibilità di effettuare la manutenzione da remoto tramite connessione LAN o WLAN.

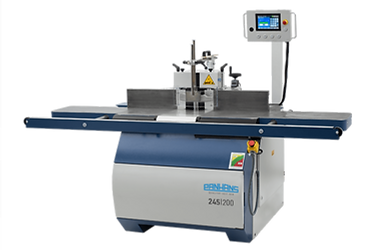

245|200
PANNELLO DI CONTROLLO TOUCHSCREEN: LAVORO DI PRECISIONE FACILITATO
Con la fresatrice a mandrino basculante PANHANS modello 245|200, lavorerete sempre in modo efficiente ed economico nella vostra falegnameria, carpenteria o officina, poiché i tempi di allestimento e i relativi requisiti sono notevolmente ridotti grazie al sofisticato concetto di funzionamento.
Ciò è reso possibile, tra l'altro, dal moderno pannello di controllo touchscreen con database utensili e memoria programmi integrati, nonché dal mandrino di fresatura inclinabile di 45° su entrambi i lati. Il mandrino (così come l'altezza dell'utensile) può essere posizionato in modo completamente automatico in base ai valori target inseriti tramite il touchscreen del pannello di controllo. Solo la guida di sicurezza per la fresatura deve essere regolata manualmente; la posizione della guida totale è indicata digitalmente sul volantino.
Memorizzando i dati degli utensili di diverse frese e assegnando loro un programma, è possibile richiamare ed eseguire singole operazioni di lavorazione in modo rapido e semplice. La memoria utensili comprende 5 utensili con 20 programmi possibili ciascuno e può essere ampliata, a scelta, fino a 500 utensili con 100 programmi ciascuno.
Il mandrino, inclinabile di 45° all'indietro, offre il vantaggio di una maggiore sicurezza e consente l'utilizzo simultaneo di un alimentatore automatico (disponibile come optional) quando il mandrino è inclinato.
Oltre alle funzioni di posizionamento degli assi di altezza e inclinazione e alla gestione del database degli utensili, il sistema di controllo compatibile con la rete offre innumerevoli altre funzionalità e misure di sicurezza. Durante il funzionamento, funge da interfaccia tra uomo e macchina, monitorando tutti i componenti e arrestando la macchina in caso di problemi imminenti (malfunzionamenti, errori e pericoli). L'operatore viene informato tramite una finestra di messaggio del problema riscontrato e delle modalità per risolverlo.
Il generoso motore trifase da 7,5 kW è dotato di freno elettronico antiusura e offre potenza sufficiente per tutte le lavorazioni. Si distingue inoltre per la sua estrema fluidità di funzionamento. La velocità del mandrino può essere regolata in modo comodo e continuo nell'intervallo da 1500 a 10000 giri/minuto tramite il comando.
I componenti di alta qualità della macchina e la ricca dotazione di base, comprensiva di tutti i dispositivi di sicurezza necessari, non lasciano praticamente nulla a desiderare. Sono inoltre disponibili numerose opzioni e utili accessori speciali.

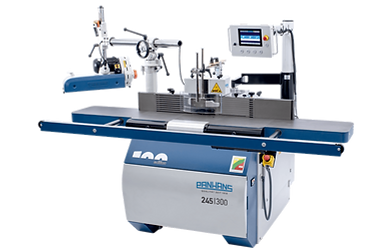

245|300
SISTEMA DI CONTROLLO INTELLIGENTE A QUATTRO ASSI CON TOUCHSCREEN
La fresatrice a mandrino basculante PANHANS modello 245|300 è il fiore all'occhiello della serie 245. Con essa, non solo l'altezza del mandrino e l'angolo di inclinazione, ma anche la robusta guida di guida totale e parziale modello 320 possono essere posizionate in modo completamente automatico. In questo modo, mobili e componenti, così come elementi per finestre e porte, possono essere prodotti in modo rapido, efficiente e preciso, senza grandi sforzi di impostazione.
L'elemento centrale della macchina è il sistema di controllo intelligente a quattro assi con touchscreen, che posiziona tutti gli assi (altezza e inclinazione del mandrino, nonché la guida totale e parziale) tramite un motore elettrico in base ai valori target impostati. Allo stesso tempo, l'unità di controllo monitora costantemente lo stato della macchina in base agli aspetti rilevanti per il funzionamento e la sicurezza. La macchina può essere avviata solo se vengono soddisfatte tutte le condizioni necessarie per il funzionamento. In caso contrario, viene visualizzato un messaggio di errore per la risoluzione dei problemi.
Tutti i valori target e quelli effettivi, così come i dati relativi agli strumenti e ai programmi necessari per il lavoro, sono chiaramente visualizzati sull'interfaccia a schermo e possono essere consultati e modificati a colpo d'occhio.
Nel concetto operativo è integrato anche un ampio database degli utensili. In questo database è possibile memorizzare fino a 500 utensili e fino a 100 programmi per ciascun utensile. Diverse frese e componenti, come ad esempio le cornici per porte e finestre, possono essere comodamente conservati e resi disponibili all'occorrenza.
Un'altra caratteristica speciale di questo modello è la velocità regolabile in continuo nell'intervallo da 1500 a 10000 giri/min per il mandrino di fresatura inclinabile di ±45°. La velocità viene impostata e visualizzata anche tramite il pannello di controllo touchscreen.
Il potente motore trifase da 7,5 kW offre le prestazioni necessarie per ottenere sempre risultati di lavorazione affidabili e precisi, anche sotto carico elevato. Un freno motore elettronico esente da usura garantisce un arresto rapido e sicuro allo spegnimento del mandrino.
Come tutte le macchine PANHANS, questo modello è composto esclusivamente da componenti di alta qualità ed è dotato di serie di tutte le protezioni e i dispositivi di sicurezza necessari. Se necessario, la gamma di funzioni può essere ampliata con un'ampia gamma di opzioni e accessori, consentendo così di adattare la macchina alle specifiche esigenze del cliente.
